データムとは？幾何公差における役割と基礎知識

データム（Datum）の定義

データム（Datum）とは、加工や寸法測定をする場合に基準とする点・線または面のことです。

現実の加工部品の表面には、どれだけ精密に作られていても微細な凹凸や傾き、うねりが存在します。そのため、「どこを基準にして測定するか」を明確に決めなければ、測定結果や加工精度にバラつきが生じてしまいます。そこで、図面上で「この面や軸を理想的な基準とする」と定めたものがデータムです 。

寸法公差とデータムの関係

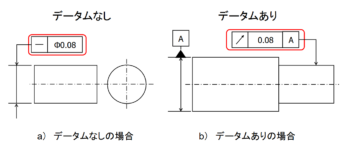

データムが必要な幾何公差の種類

幾何公差は、データムを必要とするかどうかによって「単独形体」と「関連形体」の2つに大別されます。

幾何公差
├── 単独形体（データム不要）：形状公差
└── 関連形体（データム必要）：姿勢公差・位置公差・振れ公差

データムが不要な公差：単独形体（形状公差）

単独形体とは、他の基準（データム）に関係なく、その形体単体の「幾何学的な形の狂い」を規制する公差です 。

• 真直度： どれだけ真っ直ぐか

• 平面度： どれだけ平らか

• 真円度： どれだけ正しい円に近いか

• 円筒度： どれだけ正確な円筒か

これらは「その形自体がどれだけ正しいか」を測るため、比較対象となるデータムは必要ありません。

データムが必要な公差：関連形体

関連形体とは、基準となるデータムに対して、対象となる形体がどれだけ傾いているか・離れているかなどを規制する公差です 。

• 姿勢公差（平行度・直角度・傾斜度など）： 基準面・軸に対してどれだけ傾いているかを規制 。

• 位置公差（位置度・同軸度・同心度・対称度など）： 基準に対して対象の位置がどれだけ離れているか・ずれているかを規制。

• 振れ公差（円周振れ・全振れ）： 基準軸を中心に回転させたとき、表面がどれだけ振れるかを規制。

これらはすべて「どの面（軸）を基準にするか」が決まっていなければ測定できないため、データムの指示が必須となります 。

データム記号の正しい図面表記・書き方ルール

データムを図面に記載する際には、決まった表記ルールを守る必要があります。

データム記号の基本構成

データムは、正三角形（黒塗りまたは白抜き）の三角形記号と、アルファベット（A, B, Cなど）を囲んだ枠線で表示されます 。

データム記号の表記:

[▲]──[ A ] （※三角記号を基準面・線に接して配置する）

※アルファベットには数字の「0」や「1」と混同しやすい「I」「O」「Q」「X」などの文字は避けるのが一般的です。

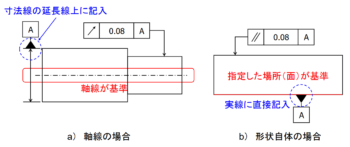

データムの取り付け位置による意味の違い

データム記号を取り付ける位置によって、指示する基準が「平面（外形面）」なのか「軸線・中心線」なのかが変わります。

1. 外形線または延長線上に配置（面データム）

   • 三角記号を部品の外形線や延長線上に直接配置した場合、その「表面（平面）」がデータム基準となります。

2. 寸法線の延長線上に配置（軸線・中心線データム）

   • 三角記号を寸法矢印と重なるように配置した場合、その円筒の「中心軸」や幅の「中心平面」がデータム基準となります。

幾何公差の記載方法

データムは、以下の記号（データム記号）で表記します。図面上で幾何公差を指示する枠（公差記入枠）は、2つ以上の区画に分かれています 。

「位置度」におけるデータムの重要な役割

位置度とは？

位置度（Position）とは、基準となるデータムに対して、穴や溝などの形体が「理論的に正確な位置」からどれだけズレて良いかを規制する公差です 。

位置度でデータムを指定する具体的メリット

位置度を正確に指示するためには、データムの設定が不可欠です。

• 解釈のブレ（図面誤認）を排除できる: 従来の寸法公差（±指示）による格子状の公差域では、基準面が曖昧になり、加工・検品担当者によって解釈が変わるリスクがありました 。データムを明確にした位置度指示を行えば、誰が測っても同一の判定が可能となります 。

• 複数穴群のピッチ精度管理が容易になる: フランジ穴や基板の取り付け穴など、複数の穴の位置関係をデータム系に基づいて一括指定することが可能になります。

設計・製造現場で知っておくべき「公差設計」の注意点

データムや幾何公差は製品品質を確保するための強力なツールですが、実務においては設計と製造の「適正なバランス」をとることが求められます 。

過剰品質なデータム・幾何公差指示の落とし穴

図面を起こす際、過剰に厳格な幾何公差や複雑なデータム系を指定してしまうと、特殊な製造工程や高精度機械の占有が必要になる 測定・検査プロセスが複雑化し、検品コスト・製造コストが大幅に上昇する加工時の歩留まりが低下するといった問題が発生します。

特に規格品や過去の図面を流用した結果、機能上そこまで精度が必要ない箇所にまで厳しいデータム指定が入っているケースが少なくありません 。

「工具だけ」ではなくトータルでの加工精度確保

最終的な部品の加工精度は、切削工具や部品単体の精度だけで決まるものではありません 。

• ワークや工具を掴むチャック・ホルダの保持精度

• 工作機械の主軸メンテナンス状態・剛性

• 治具のクランプ状態やCAMプログラムの最適化

どれだけ高価で高精度な工具・部品を使用しても、機械や治具側の精度管理が不十分であれば図面通りの幾何公差を達成することは困難です 。

目的に応じた最適な公差設計

過剰品質を防ぐためには、「本当にその幾何公差・データムが必要か？」を検証し、機能品質・加工性・製造性の釣り合いをとることが重要です 。

製造メーカーと密にコミュニケーションをとり、目的（機能、外観、コスト、工具寿命など）に応じた最適な公差設計を行うことが、品質向上とコスト削減を両立させる最大の鍵となります 。

＞＞ 幾何公差についてはこちら
＞＞幾何公差がドリル性能に与える影響とは？
＞＞幾何公差がエンドミル性能に与える影響とは？
